adheres to the concept of "keeping quality" and "doing still better" to manufacture the excellent quality machines in Taichung, Taiwan齒輪式牙距自動攻牙機 首頁 > 攻牙機系列 > 齒輪式牙距自動攻牙機 > 齒輪式牙距自動攻牙機

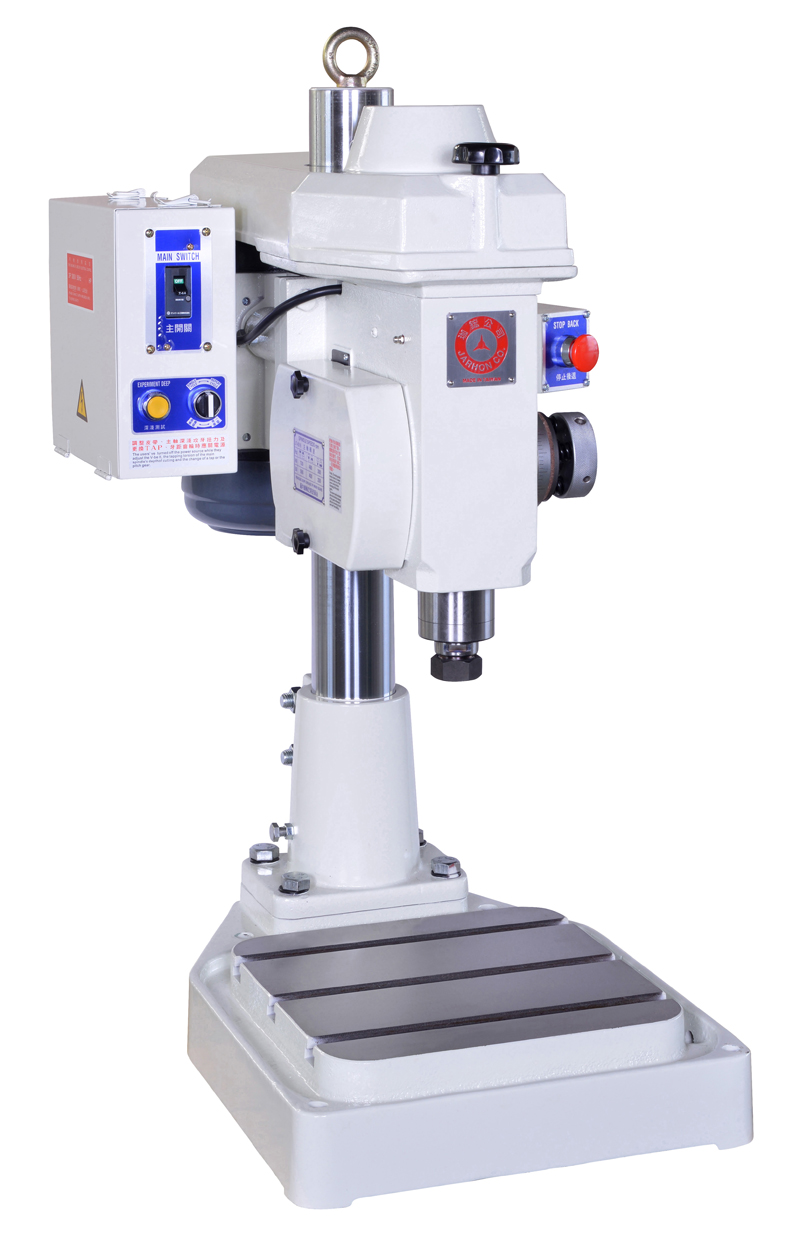

產品型號: JT-6516詢問
- 馬達框號加大且加裝獨立風扇，強制散熱，可避免高溫而導致馬力降低，可連續操作，堅固耐用。
- 採用實心立柱，經回火處理消除應力，外表鍍硬鉻，耐摩擦，不生銹。
- 齒輪替換無細牙限制
- 齒輪拆換容易
- 齒輪傳動，全部是單面齒接觸無間隙
- 齒輪轉動慢，不會磨耗
- 因一轉一牙距，攻出完美牙紋延長牙攻使用壽命，精度達牙規標準，攻牙後退時，工件不會往上拉跳，可簡化治具，不必壓住或夾緊工件，工件只需防轉即可加工
特點
範例 / 攻牙機搭配多軸攻牙器及升降滑台
- 可快速上升定位，減少攻牙行程，提高生產效率。
- 針對大型工件內凹形狀，或其它須求者，可搭配多軸攻牙器使用。
- 基準平面或定位點與加工面相同時，可利用此種方式夾持產品工件。
規格
| 直立型 JT-6516 (重量約250kg) | |||||||
| 主軸衝程最大(mm) | 主軸前端型式(mm) | 螺牙直徑(mm) | 頭部之上下動距(mm) | 主軸端和台之距離(mm) | 工作台尺寸(mm) | ||
| 65 |
MT-2#/ER-20 筒夾 |
Ø5~Ø16 |
300 | 470 |
340x340 |
||
| 馬達 | 主軸迴轉速 (R.P.M.) | 符合本機器使用之自動送給螺距 | 多軸最大能力 | 裝箱尺寸(cm) | 毛重(kg) | ||
| 50HZ | 60HZ | 每英寸的牙數 | mm | ||||
|
3PH 6P 0.75KW (1HP) |
590 400 260 |
720 480 300 |
40 32 28 27 26 24 20 19 18 16 14 13 12 11 10 |
(0.4) (0.45) (0.5) (0.6) 0.7 0.75 0.8 0.9 1.0 1.25 1.5 1.75 1.8 2.0 2.4 2.5 |
Ø6x9軸 Ø8x4軸 Ø12x2軸 |
100x64x119 (LxWxH) |
310 |
